Ingeniører og indkøbsspecialister står over for kritiske beslutninger, når de specificerer kulstofstål flanger til industrielle rørsystemer. Disse mekaniske komponenter forbinder rør, ventiler, pumper og udstyr, mens de bibeholder trykintegriteten og muliggør vedligeholdelsesadgang. Forståelse af materialespecifikationer, dimensionelle standarder og tryk-temperaturklassificeringer sikrer et sikkert og kompatibelt systemdesign på tværs af olie- og gas-, petrokemi-, elproduktions- og vandbehandlingsapplikationer.
Forståelse af Carbon Steel Flange Fundamentals
Carbon stål flanger tjene som forbindelsespunkter i rørinfrastrukturen, fremstillet primært gennem smedeprocesser for at opnå kornstrukturjustering og mekanisk styrke. Materialesammensætningen inkluderer typisk kulstofindhold op til 0,35 %, mangan til styrkeforbedring og kontrollerede siliciumniveauer til deoxidation. Disse flanger kan rumme rørstørrelser fra 15 mm (½ tomme) nominel diameter til 2000 mm (80 tommer) i applikationer med stor diameter.
Fremstillingsprocessen indebærer opvarmning af kulstofstålblokke til smedningstemperaturer og derefter formning af dem under mekanisk tryk for at opnå de nødvendige geometrier. Efterfølgende bearbejdningsoperationer skaber tætningsflader, bolthuller og navkonfigurationer. Varmebehandling – normalisering, bratkøling og temperering eller udglødning – optimerer de mekaniske egenskaber til specifikke driftsforhold.
Materialespecifikationer og kvaliteter
Materialevalg har direkte indflydelse på flangeydelsen under tryk og ekstreme temperaturer. Den mest almindelige specifikation for kulstofstål flanger er ASTM A105, som dækker smedede kulstofstålrørkomponenter til omgivelses- og højtemperaturservice. Denne specifikation sikrer en maksimal trækstyrke på 485 MPa (70 ksi) og en flydespænding på 250 MPa (36 ksi) med 22 % minimumsforlængelse.
Følgende tabel sammenligner almindelige flangematerialer af kulstofstål og deres servicekarakteristika:
ASTM A105 flange af kulstofstål materiale repræsenterer industristandarden for generelle rørapplikationer. Specifikationen tillader støbninger svarende til ASTM A216 Grade WCB for visse blindflangekonfigurationer. Kulstofindhold på op til 0,35 % giver fremragende bearbejdelighed og svejsbarhed, samtidig med at den opretholder tilstrækkelig styrke til trykklasser gennem klasse 2500. Materialet udviser et smeltepunkt på ca. 1420°C (2590°F) og en Brinell-hårdhed mellem 137-187 HBW. Disse egenskaber sikrer kompatibilitet med standard skære-, bore- og svejseoperationer, mens de giver tilstrækkelig slidstyrke til boltede forbindelser Anvendelser under -29°C kræver ASTM A350 LF2-materiale for at forhindre sprøde brud. Denne specifikation kræver slagtestning ved specificerede temperaturer for at verificere kærvsejhed. Klasse 1 giver standard lavtemperaturkapacitet, mens klasse 2 tilbyder forbedrede egenskaber til svær kryogen service. ASTM A105-flanger kræver ingen varmebehandling undtagen under specifikke forhold: flanger over klasse 300, specialdesignede flanger med ukendte tryk- eller temperaturparametre eller flanger, der overstiger 4 tommer NPS i klasse 300 og derover. Når det er nødvendigt, omfatter varmebehandlingsmuligheder udglødning, ikke-normaliseringsnormalisering og temperering eller bratkøling og temperering for at opnå specificerede mekaniske egenskaber. Valg af flangegeometri afhænger af rørsystemkrav, trykklasse og vedligeholdelsesovervejelser. Hver type tilbyder forskellige fordele til specifikke applikationer, fra højtrykssvejsehalskonfigurationer til økonomiske slip-on-designs [^74^]. Følgende sammenligningstabel skitserer karakteristika for større flangetyper: Kulstofstål svejsehalsflange konfigurationer giver den højeste strukturelle integritet til krævende applikationer. Det tilspidsede navdesign matcher rørets vægtykkelse, fordeler spændinger gradvist og eliminerer skarpe diskontinuiteter. Stumsvejsning skaber fuldgennemtrængende samlinger med styrke svarende til basisrøret. Disse flanger dominerer kritiske procesrør, højtryksdampsystemer og kulbrinteservice, hvor pålidelighed er altafgørende Slip-on flanger glider over brøndens ydre diameter og fastgøres med kantsvejsninger ved både indvendig og udvendig flangeflade. Dette design forenkler justering og reducerer installationstiden, hvilket gør det omkostningseffektivt til generelle industri- og vandværksanvendelser. Kravet til dobbeltsvejsning og lavere udmattelsesmodstand sammenlignet med svejsehalsdesign begrænser imidlertid egnetheden til cyklisk service eller alvorlige tryksvingninger [^74^]. Blindflanger tjener som solide lukninger til rørafslutninger, beholderdyser og isolationspunkter. Disse skiveformede komponenter uden centerboringer modstår fuldt systemtryk og letter hydrostatisk testning. Forhøjede flade- eller ringformet samlingskonfigurationer sikrer korrekt pakning. Blindflanger kan nemt fjernes for fremtidige linjeudvidelser eller vedligeholdelsesadgang. Muffesvejseflanger rummer rør med mindre diameter (typisk NPS 2 og derunder) gennem indvendige muffer, der accepterer rørindføring. Filetsvejsning ved navets ydre diameter skaber tryktætte samlinger, der er velegnede til højtryksapplikationer med lille boring. Gevindflanger har indvendige NPT-gevind til ikke-svejsede forbindelser, almindeligvis specificeret på farlige steder, hvor svejsning udgør en antændelsesrisiko Højtryks-carbonhydridbehandling kræver svejsehalskonfigurationer for strukturel integritet. Vandbehandling og HVAC-systemer bruger slip-on flanger for økonomi. Vedligeholdelsesintensive operationer drager fordel af overlapningsflanger med udskiftelige stub-ender. Specifikationsingeniører skal evaluere trykcyklus, temperaturtransienter og inspektionskrav, når de vælger flangetyper. Globale flangestandarder sikrer udskiftelighed og overholdelse på tværs af internationale projekter. De to dominerende systemer er ASME/ANSI B16.5 til nordamerikanske markeder og EN 1092-1/DIN til europæiske applikationer. Følgende tabel sammenligner større dimensionelle standarder: ANSI B16.5 flangemål definere den mest udbredte flangegeometri globalt. Standarden dækker størrelser fra ½ tomme til 24 tommer nominel rørstørrelse på tværs af trykklasser 150 til 2500. Hver klassebetegnelse repræsenterer en specifik kombination af udvendig diameter, boltcirkeldiameter, antal bolte og flangetykkelse Nøgledimensionelle parametre omfatter: Europæiske standarder anvender (Nominelt tryk) betegnelser i stedet for klasseklassificeringer. PN16 flange af kulstofstål specifikationer repræsenterer den mest almindelige europæiske trykklasse, omtrent svarende til ANSI klasse 150. EN 1092-1 standarden konsoliderer tidligere DIN-, NF- og BS-standarder til en samlet europæisk norm. Typebetegnelser under EN 1092-1 omfatter: Mens direkte ækvivalens mellem PN- og klassesystemer er omtrentlige, vejleder følgende relationer specifikation: PN6 svarer til klasse 75, PN10/16 til klasse 150, PN25/40 til klasse 300, PN63 til klasse 600 og PN100 til klasse 900. Ingeniører bør verificere nøjagtige temperaturklassificeringer i stedet for nominel tryk. Trykklasseklassificeringer definerer maksimalt tilladte arbejdstryk ved referencetemperaturer, med derating påkrævet for høje driftsforhold. Disse klassificeringer sikrer flangeintegritet under kombineret mekanisk og termisk belastning Følgende tabel viser tryk-temperaturklassificeringer for ASTM A105 kulstofstålflanger: Flangetrykklassificering af kulstofstål valg kræver analyse af maksimalt driftstryk og temperatur. Klasse 150 passer til lavtryksvandsystemer og generelle industrielle rørføringer op til 285 psig ved omgivende forhold. Klasse 300 rummer moderate tryk til 740 psig til procesrør og trykluft. Højtryks-kulbrinteservice kræver klasse 600 (1480 psig) eller højere. Ultrahøjtryksapplikationer i, inklusive reaktordyser, specificerer klasse 1500 eller 2500. Det tilladte tryk falder betydeligt, når driftstemperaturen stiger. Ved 800°F (427°C) bevarer en klasse 300 ASTM A105-flange kun 55 % af dets omgivende tryk. Denne nedsættelse afspejler reduktionen i materialets flydestyrke ved forhøjede temperaturer. Systemdesignere skal specificere flanger baseret på faktiske driftsforhold snarere end nominelle klasseklassificeringer. ASME B16.5 organiserer materialer i grupper med specifikke tryk-temperatur-tabeller. Kulstofstål, herunder ASTM A10,5, falder ind under materialegruppe 1.1. Lavlegeret stål indtager gruppe 1.2 til 1.18, mens rustfrit stål befolker gruppe 2.1 til 2.12. Hver gruppe udviser forskellige styrke-temperatur-forhold, der kræver specifikke vurderingstabeller Korrekt flangespecifikation kræver bestemmelse af designtryk, designtemperatur, rørmateriale og ekstern belastning. Designtrykket skal overstige det maksimale driftstryk med passende sikkerhedsmargener. Temperaturovervejelser omfatter både kontinuerlig drift og forbigående forhold under opstart eller forstyrrede scenarier. Korrosionsgodtgørelser kan kræve tykkere flanger end standarddimensioner. Tætningsfladekonfigurationen påvirker pakningsvalg og trykevne. Raised Face (RF) er standardkonfigurationen til generel service, der giver 2-7 mm hævede siddeflader. Flat Face (FF) passer til lavtryksapplikationer med fuldfladepakninger. Ring-Type Joint (RTJ) anvender præcisionsbearbejdede riller til metalringpakninger i højtryks- og højtemperaturservice, hvor konventionelle pakninger ville svigte. Korrekte bolteprocedurer sikrer flangesamlingens integritet. ASME PCC-1 retningslinjer specificerer boltningssekvens, momentværdier og efterspændingsprocedurer. Pakningsvalg skal matche flangefladefinish, trykklasse og procesvæskekompatibilitet. Spiralviklede pakninger passer til RF-flanger i de fleste industrielle applikationer, mens RTJ-riller kræver matchende ovale eller ottekantede ringpakninger Kvalitetsverifikation omfatter dimensionsinspektion i henhold til ASME B16.5, materialecertificering i henhold til ASTM-specifikationer og ikke-destruktiv test til kritiske applikationer. Hydrostatisk test ved 1,5 gange designtryk validerer systemets integritet. Dokumentationspakker bør omfatte materialetestcertifikater (MTC), varmebehandlingsregistre og NDE-rapporter i henhold til EN 10204 3.1 eller 3.2. ASTM A105N angiver ikke-normaliseret dødsbehandling, mens standard A105 kan leveres i smedet tilstand. Normalisering forfiner kornstrukturen, forbedrer ensartetheden af mekaniske egenskaber og forbedrer sejheden. A105N er påkrævet for flanger over klasse 300, specialdesignede flanger eller enhver flange, der overstiger 4 tommer NPS i klasse 300 og derover. "N"-betegnelsen sikrer ensartede egenskaber i hele komponenten og anbefales til applikationer, der involverer temperaturcyklus eller stødbelastning. Direkte dimensionsudskiftelighed mellem ANSI B16.5 og EN 1092-1 flanger er begrænset. Mens PN16 tilnærmer sig klasse 150 og PN40 tilnærmer sig klasse 300, er boltcirkeldiametre, boltstørrelser og flangetykkelser forskellige. En klasse 150-flange kan ikke boltes til en PN16-flange, selv ved tilsvarende trykklassificeringer. Projekter, der kræver blandede standarder, skal specificere overgangsflanger eller komplet system-sstandardisering. For nybyggeri dominerer ANSI B16.5 nordamerikanske og globale olie/gas-projekter, mens EN 1092-1 er fremherskende i europæisk vandbehandling og generelle industrielle anvendelser. Ved 300°C (572°F) kræver ASTM A105-flanger betydelig nedsættelse fra omgivende klassificeringer. Klasse 150 er normeret til cirka 140 psig (9,7 bar) ved denne temperatur - utilstrækkelig til 20 bar service. Klasse 300 bevarer en kapacitet på ca. 550 psig (38 bar) ved 300°C, hvilket giver tilstrækkelig margin til et driftstryk på 20 bar med passende sikkerhedsfaktorer. Klasse 300 svejsehalsflanger med hævede flader og spiralviklede pakninger repræsenterer minimumsspecifikationen. For kritisk dampservice, overvej klasse 600 for yderligere margen mod tryktransienter og langsigtede krybeeffekter Svejsehalsflanger er obligatoriske til højtryks-, højtemperatur- eller cykliske serviceapplikationer. Det tilspidsede nav giver spændingsfordeling svarende til selve røret, hvilket eliminerer den spændingskoncentration, der er iboende i slip-on designs. Angiv svejsehals for klasse 600 og derover, dampsystemer over 10 bar, kulbrinteservice med trykcyklus og enhver applikation, der kræver udmattelsesbestandighed. Slip-on flanger passer til almindelig vandservice, lavtryksluftsystemer og applikationer, hvor installationsøkonomi opvejer træthedsproblemer. Stumsvejsningen af svejsehalsflanger muliggør også fuld røntgeninspektion, mens slip-on filetsvejsninger tilbyder begrænsede NDU-muligheder.
Materialespecifikation ASTM standard Trækstyrke Udbyttestyrke Temperaturområde Primære applikationer A105 ASTM A105 ≥485 MPa ≥250 MPa -29°C til 425°C Generel industri, olie og gas A105N (NNormaliseret ASTM A105 ≥485 MPa ≥250 MPa -29°C til 425°C Forbedret kornstruktur A350 LF2 klasse 1 ASTM A350 ≥485 MPa -46°C til 343°C Lav temperatur service A350 LF2 klasse 2 ASTM A350 ≥485 MPa ≥260 MPa -46°C til 343°C Kryogene applikationer A694 F52-F70 ASTM A694 ≥455-585 MPa ≥360-485 MPa -29°C til 260°C Højtydende transmission ASTM A105 Smedet kulstofstål
ASTM A350 LF2 lav temperatur
Krav til varmebehandling
Flangetyper og designkonfigurationer
Flange type Tilslutningsmetode Trykevne Træthedsmodstand Installationskompleksitet Primære applikationer Svejsehals Stumsvejsning Klasse 150-2500 Fremragende Høj (kræver svejsning) Kritisk proces, højt pres Slip-On Filetsvejsning (indvendig/udvendig) Klasse 150-2500 Moderat Lav (let justering) Generel service, vandværk Blind Kun boltet Klasse 150-2500 N/A (lukning) Lav Linjeafslutning, isolation Sokkelsvejsning Topsvejsning Klasse 150-1500 Godt Moderat Lille diameter, højt tryk Gevind NPT forbindelse Klasse 150-600 Begrænset Lav (no welding) Ikke-svejsede applikationer Skødled Stumsvejsning (stub end) Klasse 150-2500 Moderat Moderat Hyppig demontering påkrævet Svejsehalsflanger
Slip-On flanger

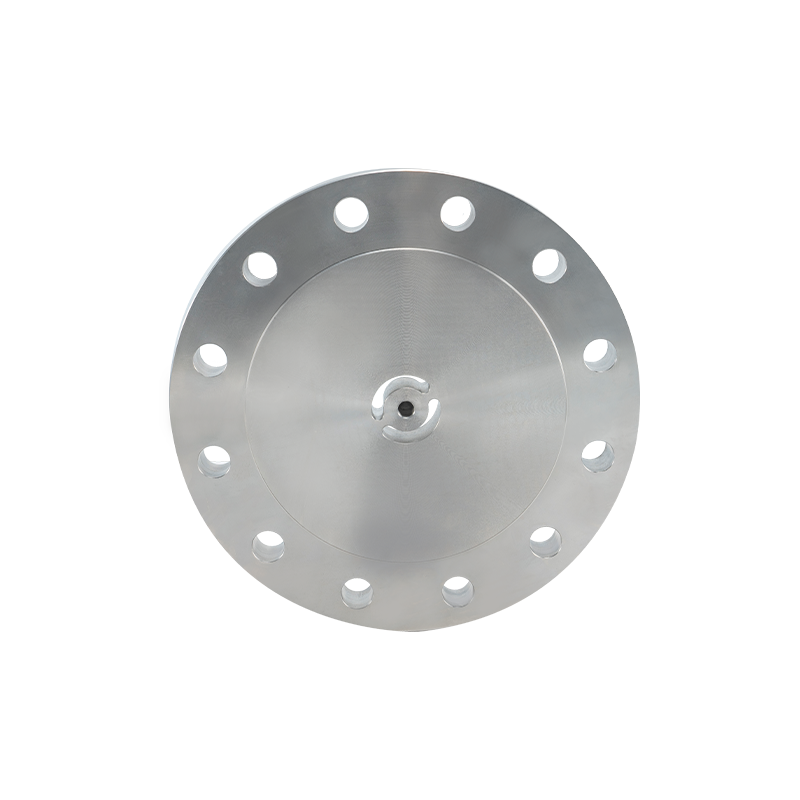

Blindflanger
Topsvejsning og gevindflanger
Applikationsmatching
Dimensionelle standarder og klassifikationer
Standard Størrelsesområde Trykbetegnelse Flange types Covered Geografisk udbredelse ASME B16.5 NPS ½" til 24" Klasse 150-2500 WN, SO, BL, SW, TH, LJ Nordamerika, global olie/gas ASME B16.47 NPS 26" til 60" Klasse 75-900 WN, BL Rørledninger med stor diameter EN 1092-1 DN 10 til DN 4000 PN 2,5 til PN 400 Type 01, 02, 05, 11, 12, 13 Europa, Internationale projekter DIN 2631-2638 DN 10 til DN 4000 PN 6 til PN 100 Svejsehals, slip-on, blind Tyskland, Legacy-systemer JIS B2220 10A til 1500A 5K, 10K, 16K, 20K, 30K, 40K SÅ, BL, WN Japan, Asien-Stillehavsområdet ASME/ANSI B16.5-standarder

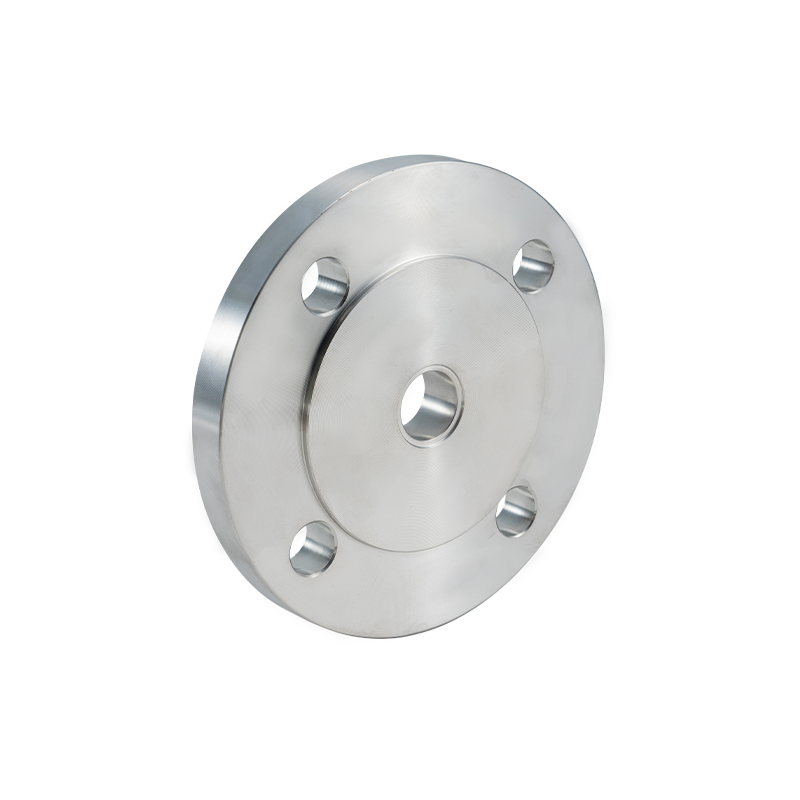

EN 1092-1 og DIN-standarder
PN vs klassevurderingsækvivalenter
Tryk-temperaturvurderinger
ASME klasse Tryk ved 100°F (psig) Tryk ved 400°F (psig) Tryk ved 800°F (psig) Maksimal temperatur 150 285 200 80 538°C 300 740 635 410 538°C 400 985 845 550 538°C 600 1480 1265 825 538°C 900 2220 1900 1235 538°C 1500 3705 3170 2055 538°C 2500 6170 5280 3430 538°C Klasse 150 til og med klasse 2500 vurderinger
Temperaturnedsættelsesfaktorer
Materialegruppeklassifikationer
Udvælgelsesmetode til B2B indkøb
Beregning af systemkrav
Valg af ansigtstype (RF, FF, RTJ)
Installations- og kvalitetsovervejelser
Bolte- og pakningskrav
Inspektions- og prøvningsstandarder
Ofte stillede spørgsmål
Hvad er forskellen mellem ASTM A105 og A105N kulstofstål flanger ?
Hvordan konverterer jeg mellem ANSI B16.5 flangemål og DIN/EN-standarder?
Hvad kulstofstål flange trykklassificering skal jeg bruge 20 bar dampservice ved 300°C?
Hvornår skal jeg angive svejsehalsflanger af kulstofstål versus slip-on flanger?
Referencer
