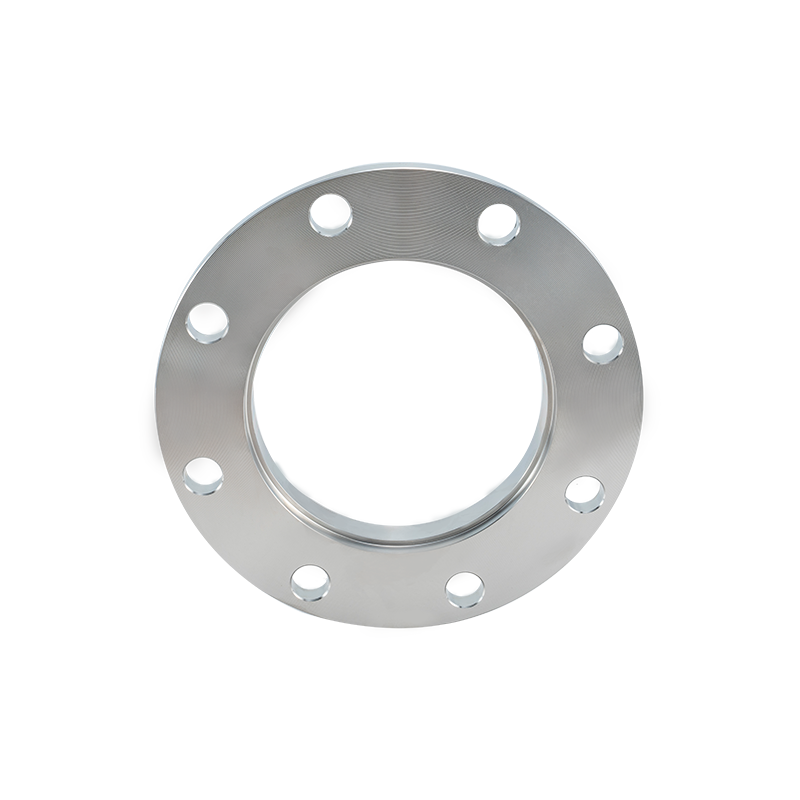

Forståelse af ASTM A105 Carbon stålflanges: Fra specifikation til kritisk anvendelse
I en verden af industrielle rør- og tryksystemer er pålideligheden af enhver forbindelse altafgørende. ASTM A105 Carbon Steel Flange står som en grundlæggende komponent i utallige anvendelser, fra olie- og gasrørledninger til kraftværker. Denne artikel dykker ned i de tekniske specifikationer, fremstillingsnuancer og kritiske udvælgelseskriterier for A105-flanger og giver en omfattende vejledning til ingeniører, indkøbsspecialister og industriinteressenter. Vi vil undersøge, hvorfor præcisionsfremstilling, som eksemplificeret af certificerede producenter som Jiangyin Zhonghai Precision Machinery Co., Ltd., ikke kun er en værditilvækst, men en nødvendighed for sikkerhed og ydeevne.
1. A105-standarden: Materialeegenskaber og værdien af integreret smedning
ASTM A105-standarden specificerer kravene til smedning af kulstofstål til rørkomponenter i omgivende og højere temperaturer. Dens udbredte anvendelse skyldes et velafbalanceret sæt mekaniske egenskaber, der er egnet til en lang række tryk- og temperaturforhold. Standarden pålægger specifikke kemiske sammensætninger og benchmarks for mekanisk ydeevne.
| Nøgleejendomme | Typisk krav / værdi | Betydning ved anvendelse |
| Kemisk sammensætning (maks. %) | C: 0,35, Mn: 0,60-1,05, P: 0,035, S: 0,040 | Sikrer svejsbarhed, styrke og modstand mod adskillelse. |
| Trækstyrke | Min. 70 ksi (485 MPa) | Bestemmer flangens bæreevne under tryk. |
| Udbyttestyrke | Min. 36 ksi (250 MPa) | Angiver det spændingspunkt, hvor permanent deformation begynder. |
| Hårdhed | Maks. 187 HB | Påvirker bearbejdelighed og modstand mod overfladedeformation. |
At opfylde standarden på papir er dog kun det første skridt. Den sande ydeevne af en A105-flange låses op gennem dens fremstillingsproces. Integreret smedning, som det praktiseres af producenter med fuldstændig intern kontrol over smedning og varmebehandling, er kritisk. Denne proces:
- Eliminerer indre hulrum og porøsitet, der kan være til stede i støbte alternativer.
- Forfiner stålets kornstruktur, hvilket fører til overlegen slagstyrke, især vigtigt for miljøer med lav temperatur eller høje stød.
- Giver en mere homogen og pålidelig materialestruktur, hvilket sikrer ensartet ydeevne på tværs af hele komponenten.
2. Forged vs. Cast: Det kritiske valg for højtrykssystemer
Når flanger specificeres til kritisk service, er valget mellem smedet og støbt en grundlæggende sikkerheds- og ingeniørbeslutning. Smedede A105-flanger giver tydelige, ikke-omsættelige fordele i krævende applikationer.
| Sammenligningsfaktor | Smedet A105 Flange | Støbt flange (f.eks. ASTM A216) |
| Indre Sundhed | Høj; tæt, ensartet kornstrøm uden indre hulrum. | Potentiale for krympehulrum, sandindeslutninger eller porøsitet. |
| Mekanisk styrke | Højere trækstyrke og flydespænding; bedre styrke-til-vægt-forhold. | Generelt lavere mekanisk styrke sammenlignet med smedegods. |
| Slagstyrke | Fremragende; kan modstå pludselige belastninger og lavere temperaturer. | Lavere slagfasthed; mere tilbøjelige til sprøde brud. |
| Dimensionskonsistens | Overlegen, især til komplekse former og præcise tætningsflader. | Kan blive påvirket af skimmelsvamp eller vridning under afkøling. |
For tryksystemer, der arbejder i klasse 600 og derover, eller i cyklisk drift (hyppige trykudsving), er smedede flanger næsten universelt specificeret. Smedningsprocessen justerer stålets kornstrøm med formen af flangen, konturer omkring boringen og boltehullerne, hvilket dramatisk øger dets udmattelsesmodstand og overordnede strukturelle integritet.
3. Præcisionsbearbejdning og tilpasning til storskalaprojekter
Evnen til at producere flanger ud over standard katalogstørrelser er det, der adskiller specialiserede producenter. Projekter inden for tung infrastruktur – såsom offshore-platforme, raffinaderiudvidelser eller hoveddampledninger i kraftværker – kræver ofte specialdesignede løsninger.
- Fremstilling i stor skala : Førende producenter besidder pressekapaciteten og ekspertisen til at producere enkelte flanger med diametre op til 4 meter og enhedsvægte på 10 tons. Dette kræver ikke kun stort udstyr, men sofistikeret processtyring for at sikre ensartet opvarmning, smedning og afkøling af så massive stykker.
- Præcisions CNC bearbejdning : For at en flange kan tætne perfekt, skal dens beklædning (RF, FF, RTJ) bearbejdes til krævende tolerancer. Avancerede CNC-drejecentre sikrer fladhed, overfladefinish (Ra-værdi) og præcis bolthulsjustering (PCD og positionstolerance). Denne præcision er det, der garanterer en lækagefri samling, når den sammenkobles med en pakning og udsættes for boltspænding.
- End-to-end service : En fuldserviceproducent leverer en one-stop-løsning: fra teknisk gennemgang af kundetegninger og udvikling af forme/værktøjer til endelig bearbejdning, ikke-destruktiv test (NDT) og certificering. Denne integrerede tilgang reducerer projektrisikoen og sikrer, at den endelige komponent opfylder de nøjagtige applikationskrav.
4. Vigtigheden af globale certificeringer: PED, TUV og videre
Certificeringer er sproget for tillid og overholdelse på det globale industrielle marked. De er ikke blot plaketter på en væg, men dokumenterede bevis på et kvalitetsstyringssystem og produktionsevne.
- ISO 9001 : Udgangspunktet for en systematisk kvalitetsstyringsproces, der dækker alt fra råvarekøb til slutkontrol.
- PED (Pressure Equipment Directive) 2014/68/EU : Dette er et obligatorisk lovkrav for salg af trykbærende udstyr i EU. Den dækker design, fremstilling og overensstemmelsesvurdering, hvilket sikrer udstyrets sikkerhed.
- TUV/TS-certificeringer : Disse er ofte kunde- eller projektspecifikke certificeringer. En TUV-inspektør (Technischer Überwachungsverein) kan være vidne til specifikke produktions- eller testprocesser, mens en TS (Special Equipment Manufacturing License) er afgørende for markeder som Kina. At have disse legitimationsoplysninger demonstrerer en producents evne til at opfylde de strengeste tredjeparts- og regulatoriske revisioner.
For en slutbruger mindsker angivelse af flanger fra en producent med disse certificeringer risiko, sikrer overholdelse af lovgivningen for hele anlægget og forenkler indkøbsrevisionsprocessen.
FAQ
Hvad er hovedforskellen mellem ASTM A105 og ASTM A350 LF2 flanger?
Den primære forskel ligger i deres tilsigtede driftstemperatur. ASTM A105 er et standard smedningsmateriale af kulstofstål til omgivelses- og højere temperaturservice (op til omkring 425°C-475°C, afhængigt af tryk). ASTM A350 LF2 er en smedningsspecifikation af kulstofstål, der kræves for lav temperatur service , designet til at bevare slagstyrke ned til -46°C. Mens deres stuetemperaturstyrke kan være ens, har LF2 strengere krav til kemisk sammensætning (f.eks. finere kornkontrol) og obligatorisk slagtestning. Til kryogene applikationer, LNG-faciliteter eller udendørs rørledninger i kolde klimaer er A350 LF2 den korrekte specifikation, ikke A105.
Kan A105-flanger bruges i sur service (H2S-miljøer)?
Generelt, ASTM A105 "som den er" anbefales ikke til sur service som defineret af NACE MR0175/ISO 15156. Sure miljøer, der indeholder svovlbrinte, kan forårsage sulfidspændingsrevner (SSC) i standard kulstofstål. For sådanne applikationer kræves specifikke foranstaltninger. Disse kan omfatte:
- Hårdhedskontrol: Flangen skal varmebehandles og verificeres til at have en hårdhed under 22 HRC (237 HB) hele vejen igennem.
- Særlig varmebehandling: Normalisering eller normalisering og temperering er nødvendig for at sikre en ensartet, blød mikrostruktur, der er modstandsdygtig over for revner.
- Dokumentation: Materialetestrapporter (MTR'er) skal udtrykkeligt bekræfte overensstemmelse med NACE MR0175. Rådfør dig altid med flangeproducenten og angiv NACE-kravene eksplicit.
Hvorfor er bolthulsjusteringen (PCD) så kritisk på en flange?
Pitch Circle Diameter (PCD) er diameteren af cirklen, der passerer gennem midten af alle bolthuller. Dens præcision er absolut kritisk af flere grunde:
- Fit-Up : Selv en lille fejl i PCD kan gøre det umuligt at justere og indsætte bolte gennem matchende flanger under installationen, hvilket forårsager omfattende omarbejdning i marken.
- Belastningsfordeling : Nøjagtig PCD sikrer, at når boltene spændes, er trykbelastningen på pakningen jævnt fordelt rundt om tætningsfladen. En ujævn belastning kan føre til lokaliseret pakningsfejl og utætheder.
- Stress koncentration : Forkert hulplacering kan skabe ujævn belastning i flangekroppen og boltene, hvilket potentielt kan føre til for tidlig udmattelsesfejl under cyklisk tryk. Præcisions-CNC-boring af kvalificerede producenter er afgørende for at holde snævre PCD-tolerancer.
Hvornår skal jeg overveje en specialsmedet flange frem for en standard?
Du bør overveje en specialsmedet flange i følgende scenarier, hvor hyldeløsninger kommer til kort:
- Ikke-standard størrelse eller trykklassificering : Dit design kræver en diameter, tykkelse eller trykklasse (f.eks. en speciel klasse 2500 eller en stor, tyndvægget udluftningsflange), som ikke findes i standard ASME B16.5 eller B16.47 kataloger.
- Unikt materiale eller mekaniske krav : Applikationen kræver små justeringer af kemien for øget korrosionsbestandighed eller specialiseret varmebehandling ud over standard normalisering.
- Integration af specielle funktioner : Flangen skal inkorporere yderligere funktioner såsom forlængede halse, integreret smedede dyser, usædvanlige taperinger eller specifikke løfteøjer, der ikke er standard.
- Tung væg eller massivt design : Til applikationer, der kræver ekstrem stivhed, eller hvor selve flangen er en vigtig strukturel komponent, er et specialdesignet optimeret til den specifikke belastning nødvendigt.
At samarbejde med en producent med stærk teknisk support, som Jiangyin Zhonghai Precision Machinery, er nøglen til succesfuld eksekvering af sådanne tilpassede projekter.
