Hvilke ANSI-standardflanger passer til din rørledning?

ANSI standard flanger levere den primære mekaniske forbindelsesmetode til trykrørsystemer i nordamerikanske industrianlæg. Denne vejledning undersøger tryk-temperaturklassificeringer, beklædningstyper og materialespecifikationer, der er kritiske for indkøbsingeniører og rørdesignere.

Hvad er ANSI-standardflanger, og hvordan udviklede de sig?

American National Standards Institute (ANSI) offentliggjorde oprindeligt flangedimensionelle standarder, som American Society of Mechanical Engineers (ASME) efterfølgende vedligeholdt og opdaterede. Nuværende aktive standarder inkluderer ASME B16.5 for flanger op til 24 tommer nominel diameter og ASME B16.47 for større diametre til 60 tommer.

Nøgleklassifikationssystemer omfatter:

• Trykklasser betegnet 150, 300, 600, 900, 1500 og 2500, der repræsenterer dimensionsløse tryk-temperaturklassificeringer
• Ansigtstyper inklusive hævet ansigt (RF), fladt ansigt (FF) og ring-type led (RTJ)
• Borekonfigurationer, der matcher rørskemaer for svejsekompatibilitet

Jiangyin Zhonghai Precision Machinery Co., Ltd. fungerer som en ISO 9001-certificeret producent med PED-, TUV- og TS-kvalifikationer med speciale i præcisionsflanger og smedegods. Virksomheden producerer rørflanger, smedede flanger, bearbejdede flanger og relaterede komponenter i henhold til GB, ASME, ASTM, JIS, EN og DIN standarder, hvilket understøtter fuldt tilpasset tegningsbaseret fremstilling. Produktionsområdet dækker 1/2 tomme til 60 tommer, vægte i et stykke op til 10 tons og maksimale dimensioner på 4 meter. Komplet interne kapacitet omfatter smedning, opvarmning, CNC-drejning, boring og inspektionslinjer, der håndterer både volumenproduktion og komplekse bearbejdede dele.

Teknisk analyse af fem kritiske specifikationer

1. Lavtryks-slip-on-konfiguration: ansi standard flanger 150 lb slip-on

Klasse 150 repræsenterer den laveste standardtrykklassificering, velegnet til omgivende temperatur vand, damp og ikke-kritiske procesvæsker. Slip-on flanger glider over rørender og filetsvejser begge sider, hvilket forenkler installationen i trange rum.

Tryk-temperaturklassificeringer for klasse 150 kulstofstål:

• Maksimalt tryk 285 psi ved omgivelsestemperatur (100°F)
• Tryknedsættelse til 140 psi ved 400°F
• Tryknedsættelse til 20 psi ved 750°F

Sammenligning af installationsomkostninger:

ANSI standard flanger 150 lb glider på Konfigurationer passer til forsyningsrør, HVAC-systemer og lavtryksproceslinjer, hvor installationshastigheden opvejer kravene til træthedsmodstand.

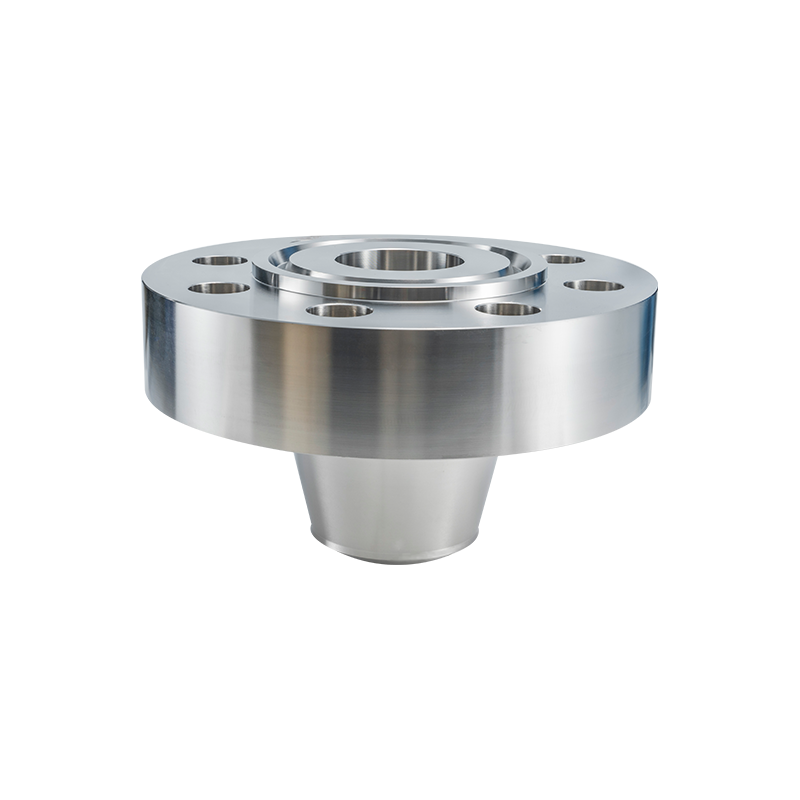

2. Højtrykssvejsehalsdesign: ansi standard flanger svejsehalsskema 40

Svejsehalsflanger inkorporerer et tilspidset nav, der går jævnt over i rørets vægtykkelse. Denne geometri fordeler bøjningsspændinger og giver strukturel forstærkning ved kritiske kryds.

Skema 40 rørdimensioner bestemmer boringskompatibilitet:

• 2-tommer skema 40: 60,3 mm OD, 3,91 mm væg, 52,5 mm ID
• 4-tommer skema 40: 114,3 mm OD, 6,02 mm væg, 102,3 mm ID
• 6-tommer skema 40: 168,3 mm OD, 7,11 mm væg, 154,1 mm ID

Sammenligning af ydeevne af flangetype:

Den ansi standard flanger svejsehals skema 40 kombination repræsenterer den mest almindelige specifikation for procesrør i kemiske anlæg og raffinaderier, og balancerer trykkapacitet med standardmaterialetilgængelighed.

3. Lukning og isolering Anvendelser: ansi standard flanger blind hævet ansigt

Blindflanger afslutter rørsystemer eller isolerer udstyr under vedligeholdelse. Den hævede flade giver en præcisionsbearbejdet tætningsflade til pakningskompression.

Specifikationer for ansigtsfinish inkluderer:

• 125-250 microinch AARH (Aritmetic Average Roughness Height) til ikke-metalliske pakninger
• 63-125 microinch AARH til spiralviklede pakninger
• 32-63 microinch AARH til ring-type samlinger

Blindflange funktionel sammenligning:

ANSI standard flanger blind hævet ansigt specifikationer kræver præcis overfladebearbejdning og verifikation af pakningskompatibilitet. Den solide konstruktion modstår fuldt systemtryk fra begge retninger, hvilket giver pålidelig isolering til fartøjsindgang og vedligeholdelse af rørledningssegmenter.

4. Kulstofstål Materialekvaliteter: ansi standard flanger kulstofstål a105

ASTM A105 specificerer smedede kulstofstålrørkomponenter til service i omgivelserne og forhøjede temperaturer. Kvaliteten dominerer industrielle flangeapplikationer på grund af omkostningseffektivitet og mekanisk pålidelighed.

Krav til kemisk sammensætning:

• Kulstof maksimum 0,35% for svejsbarhed
• Mangan 0,60-1,05% for styrke
• Silicium 0,10-0,35% til deoxidation
• Fosfor og svovl maksimalt 0,040% hver

Sammenligning af fremstillingsmetoder:

ANSI standard flanger kulstofstål a105 specifikationer kræver materialetestcertifikater, der bekræfter varmebehandling og mekanisk test. Smedet konstruktion eliminerer de interne porøsitetsrisici, der er forbundet med støbte komponenter, hvilket retfærdiggør omkostningspræmien for kritiske tjenester.

5. Højtrykssokkelsvejsning: ansi standard flanger muffesvejsning 3000 psi

Muffesvejseflanger rummer rør med mindre diameter (typisk 2 tommer og derunder) i højtryksapplikationer. Muffeboringen modtager rørenden med kantsvejsning ved den ydre samling.

Trykklasseækvivalens:

• 3000 psi fatningssvejsning svarer cirka til klasse 600 og derover
• 6000 psi fatningssvejsning svarer til klasse 1500
• 9000 psi fatningssvejsning svarer til klasse 2500

Sammenligning af forbindelse med lille boring:

Den ansi standard flanger muffesvejsning 3000 psi Specifikationen omhandler instrumentforbindelser, prøvetagningsporte og proceslinjer med små dorer, hvor gevindforbindelser risikerer udmattelsesfejl under cyklisk tryk eller vibration.

Kvalitets- og certificeringsstandarder for fremstilling

ISO 9001 og PED-overholdelse

Kvalitetsstyringssystemer sikrer ensartet produktion gennem dokumenterede procedurer:

• Materialesporbarhed fra mølletestrapporter til slutinspektion
• Varmebehandlingsregistreringer, der verificerer austenitiserings- og normaliseringscyklusser
• Dimensionel inspektion i henhold til ASME B16.5 tolerancetabeller
• Trykprøvning ved 1,5 gange nominelt tryk til kritiske applikationer

Egen produktionskapacitet

Jiangyin Zhonghai Precision Machinery opretholder komplet produktionsintegration:

• Smedepresser op til 10.000 tons til emner med stor diameter
• Kontinuerlig varmebehandlingsovne med atmosfærekontrol
• CNC lodrette drejebænke bearbejdningsdiametre til 4 meter
• Borecentre, der udfører boltehulsmønstre med positionstolerance ±0,2 mm

Globale standarder og tilpasningstjenester

Multi-standard produktionskapacitet

Parallel fremstilling til internationale standarder understøtter globale projektkrav:

• GB-standarder for kinesiske indenlandske projekter
• ASME/ASTM til nordamerikanske og mellemøstlige markeder
• JIS-specifikationer for japanske og sydøstasiatiske kunder
• EN/DIN-standarder for overholdelse af Det Europæiske Økonomiske Samarbejdsområde

Ikke-standardiserede og konstruerede løsninger

Tegningsbaseret fremstilling imødekommer særlige krav:

• Åbningsflanger med målerløbssektioner
• Lange svejsehalse til beholdertilslutninger
• Kompakte flanger, der reducerer vægt og boltbelastning

Ofte stillede spørgsmål

Hvilke forskelle i boltcirkeldiameter findes der mellem klasse 150 og klasse 300 flanger?

For en 6-tommers nominel flange specificerer Klasse 150 241,3 mm boltcirkeldiameter med 8 bolte ved 22,2 mm diameter. Klasse 300 specificerer 269,9 mm boltcirkel med 12 bolte med en diameter på 25,4 mm. Den større boltcirkel og øgede boltantal imødekommer højere krav til pakningskompression for forhøjede trykklassificeringer. Eksisterende klasse 150 flanger kan ikke opgraderes til klasse 300 ved at bore yderligere huller på grund af utilstrækkelig udvendig diameter og tykkelse.

Hvordan sammenligner A105 og A350 LF2 materialer til lavtemperaturapplikationer?

ASTM A105 Charpy V-notch slagtest kvalificerer ved -29°C minimum. ASTM A350 Grade LF2 specificerer stødkrav ved -46°C eller -59°C afhængigt af klasse. LF2-kvaliteten koster 15-25 % mere, men giver den nødvendige sejhed til køletjenester og eksponering for nordligt klima. A105 ansi standard flanger kulstofstål a105 specifikationer risikerer skørt brud under -29°C.

Hvilket maksimalt tryk kan slip-on flanger sikkert håndtere?

Klasse 150 slip-on flanger har en hastighed på 285 psi ved omgivelsestemperatur, men oplever stresskoncentrationsfaktorer 2,5 gange højere end svejsehalsdesign. Praktiske anvendelsesgrænser nedsætter ofte slip-on flanger til 150-200 psi i cykliske tjenester. Den ansi standard flanger 150 lb slip på konfiguration passer kun til statiske, ikke-chok-applikationer.

Hvordan adskiller forseglingsevnen for hævet flade og ringformede fuger sig?

Hævede fladeflanger komprimerer flade eller spiralviklede pakninger på tværs af brede kontaktområder og tolererer moderat variation i overfladefinish. Ring-type samlinger kræver præcisionsbearbejdning af riller (±0,05 mm) og metal-til-metal-kontakt for at opnå tætning gennem plastisk deformation. RTJ-forbindelser modstår tryk, der overstiger 10.000 psi og temperaturer over 500°C, hvor konventionelle pakninger svigter. Forhøjede fladeforbindelser dominerer generelle procesrør på grund af lavere bearbejdningsomkostninger og enkel udskiftning af pakninger.

Hvad er minimumsordremængder og prøvepolitikker?

Standard katalogflanger understøtter ordrer fra enkeltdele til vedligeholdelseskrav. Brugerdefinerede smedninger kræver mindst 500 kg materialemængder for sporbarhed af varmepartier. Prøveflanger til kvalifikationstest kræver køb; dimensionsrapporter og materialecertifikater ledsager standardleverancer uden ekstra omkostninger. Jiangyin Zhonghai Precision Machinery opretholder lagerbeholdning af almindelige størrelser til hurtig forsendelse.

Konklusion

Vælg passende ANSI standard flanger kræver analyse af tryk-temperaturforhold, rørdynamik og materialemiljøer. Om det specificeres ansi standard flanger 150 lb slip på for økonomi, ansi standard flanger svejsehals skema 40 for træthedsmodstand, ansi standard flanger blind hævet ansigt til isolation, ansi standard flanger kulstofstål a105 for standardservice, eller ansi standard flanger muffesvejsning 3000 psi for højtryks lille boring bestemmer tekniske specifikationer systemets integritet.

Jiangyin Zhonghai Precision Machinery Co., Ltd. leverer integreret fremstilling fra smedning til slutinspektion, understøtter globale energi- og procesindustrier med certificeret kvalitet og dimensionsevne til 4 meter i diameter.

Referencer

• American Society of Mechanical Engineers, ASME B16.5-2020, Pipe Flanges and Flanged Fittings: NPS 1/2 Through NPS 24 Metric/Inch Standard
• American Society of Mechanical Engineers, ASME B16.47-2017, Stålflanger med stor diameter: NPS 26 Gennem NPS 60 Metrisk/Tommer Standard
• American Society for Testing and Materials, ASTM A105/A105M-21, standardspecifikation for smedning af carbonstål til rørapplikationer
• American Society for Testing and Materials, ASTM A350/A350M-18, standardspecifikation for carbon- og lavlegerede stålsmedninger, der kræver notch-sejhedstest for rørkomponenter
• European Committee for Standardization, EN 1092-1:2018, Flenger og deres samlinger - Cirkulære flanger til rør, ventiler, fittings og tilbehør, PN betegnet - Del 1: Stålflanger
• International Organization for Standardization, ISO 9001:2015, Kvalitetsstyringssystemer - Krav
