Hvad er de vigtigste fordele ved carbonstålflanger?

Forståelse Carbon stålflange Typer og standarder

I moderne industrielle rørsystemer bestemmer valget af forbindelseskomponenter integriteten og sikkerheden af hele infrastrukturen. Carbon stålflanges tjene som de grundlæggende tilslutningspunkter i rørledninger, hvilket letter nem montering, adskillelse og vedligeholdelse. Ingeniører og indkøbsspecialister prioriterer disse komponenter for deres overlegne mekaniske styrke og omkostningseffektivitet sammenlignet med rustfri stållegeringer.

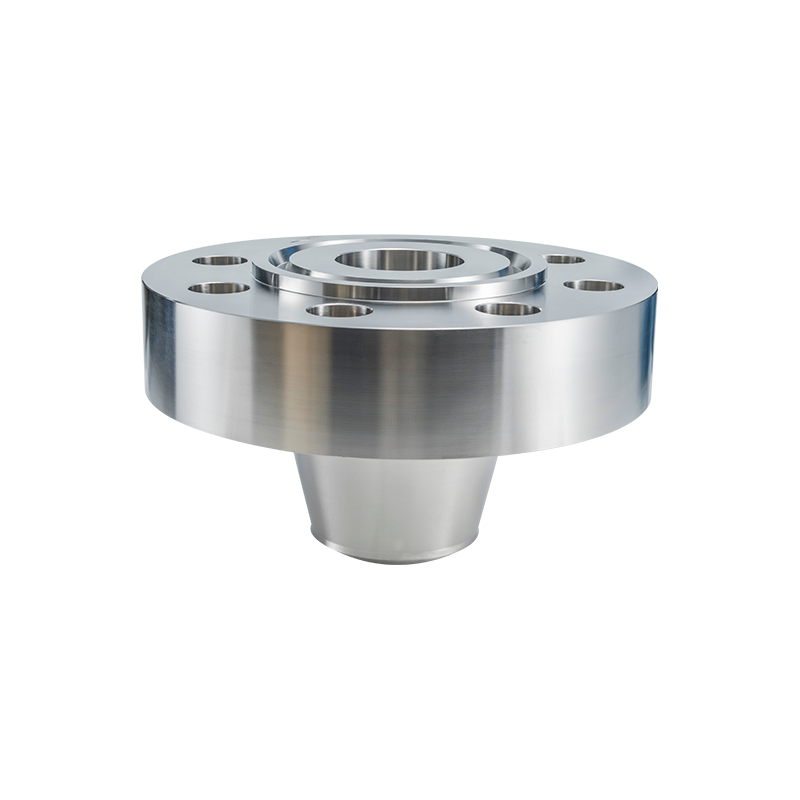

Kulstofstål svejsehalsflanger til højtrykssystemer

For applikationer, der involverer høje tryk- og temperaturudsving, specificerer designingeniører konsekvent svejsehalsflanger af kulstofstål . Denne flangetype har et langt tilspidset nav, der overfører spænding fra flangen til røret, hvilket effektivt reducerer spændingskoncentrationerne ved bunden af ​​flangen. Designet sikrer en stærk og pålidelig forbindelse, hvilket gør den velegnet til svære serviceforhold.

Nedenfor er en sammenligning mellem svejsehalsflanger og standard slip-on flanger med hensyn til strukturel ydeevne:

Carbon Steel Slip On Flanges Dimensioner og specifikationer

I modsætning til svejsehalsvarianter glider slip-on flanger over røret og fastgøres med kantsvejsninger. Ved valg af disse komponenter skal ingeniører nøje overholde kulstofstål slip på flanger dimensioner for at sikre korrekt pasform og justering. Nøgledimensionelle parametre omfatter ydre diameter, indre diameter, boltcirkeldiameter og flangetykkelse. Nøjagtige dimensioner er afgørende for B2B-indkøb for at forhindre installationsforsinkelser og sikre kompatibilitet med eksisterende rørinfrastruktur.

• Standard overensstemmelse: ASME B16.5, MSS SP-44.
• Nøglemål: Boltcirkel, antal bolthuller og forhøjet fladehøjde.
• Tolerancekrav: Væsentlig for store samlebånd.

Materialekarakterer og præstationsmålinger

Teknisk oversigt over ASTM A105 Carbon stål flanger

Materialespecifikation er hjørnestenen i flangeindkøb. ASTM A105 Carbon stål flanger repræsenterer industristandarden for smedede kulstofstålrørkomponenter. Denne kvalitet dækker smedede kulstofstålrørkomponenter til omgivelses- og højere temperaturservice i tryksystemer. Materialet tilbyder fremragende mekaniske egenskaber, herunder høj trækstyrke og duktilitet, som er afgørende for at modstå driftsbelastninger.

Forståelse Carbon stålflanges Pressure Rating

Driftssikkerheden af en rørledning afhænger i høj grad af den korrekte fortolkning af carbon stål flanger trykklassificering . Trykklassificeringer, ofte angivet med klasse 150, 300, 600 og højere, angiver det maksimalt tilladte arbejdstryk ved en bestemt temperatur. Efterhånden som driftstemperaturen stiger, falder kulstofstålets trykfastholdelsesevne. Ingeniører skal omhyggeligt beregne tryk-temperaturværdierne for at vælge en flange, der kan håndtere systemets spidsbelastningsforhold uden fejl.

Specialiserede applikationer i industrien

Kulstofstål blindflanger Anvendelser i rørledningssystemer

Systemvedligeholdelse og terminering kræver pålidelige tætningsløsninger. Kulstofstål blindflanger bruger primært dreje sig om at blokere enden af et rør eller en ventil. Disse flanger har ingen boring (centerhul), hvilket giver dem mulighed for effektivt at forsegle en rørledningsåbning. De er afgørende for trykprøvning, isolering under vedligeholdelse og afslutning af flow i ubrugte dele af et netværk. Deres robuste konstruktion sikrer, at de kan modstå det fulde systemtryk uden lækage.

Om Jiangyin Zhonghai Precision Machinery Co., Ltd.

Avancerede produktionskapaciteter og certificeringer

Jiangyin Zhonghai Precision Machinery Co., Ltd. står som en førende producent på det globale flangemarked. Vi er en ISO 9001-certificeret virksomhed med PED-, TUV- og TS-kvalifikationer. Vores anlæg er specialiseret i produktion af præcisionsflanger og smedegods, der overholder strenge internationale standarder, herunder GB, ASME, ASTM, JIS, EN og DIN. Vi opretholder komplette interne kapaciteter, fra smedning og opvarmning til CNC-drejning, boring og slutinspektion, hvilket sikrer total kontrol over produktkvaliteten.

Skræddersyede løsninger til standard- og ikke-standardflanger

Vi forstår, at hyldeløsninger ikke passer til enhver ingeniørudfordring. Jiangyin Zhonghai Precision Machinery understøtter fuldt tilpasset, tegningsbaseret fremstilling. Vores produktionssortiment dækker størrelser fra 1/2'' til 60'', med vægte i et stykke, der når op til 10 tons og maksimale dimensioner på 4 meter. Uanset om en kunde kræver standardrørflanger eller komplekse ikke-standardkomponenter, leverer vores team pålidelige løsninger, der er skræddersyet til specifikke industrielle behov.

Konklusion

At vælge den rigtige flange indebærer en dyb forståelse af typer, materialer og trykklassificeringer. Carbon stålflanges forbliver rygraden i industrielle rørføringer på grund af deres alsidighed og styrke. Partnerskab med en kvalificeret producent som Jiangyin Zhonghai Precision Machinery sikrer adgang til certificerede, højtydende komponenter, der opfylder de krævende krav til moderne ingeniørprojekter.

Ofte stillede spørgsmål (FAQ)

1. Hvad er den primære forskel mellem svejsehals og slip-on flanger?

Svejsehalsflanger fastgøres via en stødsvejsning og er designet til højtryksanvendelser, mens slip-on flanger glider over røret og bruger filetsvejsninger, hvilket gør dem nemmere at installere, men egnede til lavere tryk.

2. Hvorfor er ASTM A105 et almindeligt materiale til kulstofstålflanger?

ASTM A105 Carbon stål flanger er populære, fordi materialet tilbyder en balance mellem god mekanisk styrke, sejhed og omkostningseffektivitet til omgivende og høje temperaturer.

3. Hvordan bestemmer jeg den korrekte trykværdi til min applikation?

Du skal konsultere tryk-temperaturklassificeringstabellerne i standarder som ASME B16.5. Den carbon stål flanger trykklassificering falder, når driftstemperaturen stiger.

4. Hvad er de vigtigste anvendelser af en blindflange?

Den primære kulstofstål blindflanger bruger skal blokere enden af et rørsystem, isolere sektioner til vedligeholdelse og lette hydrostatisk trykprøvning.

5. Kan producenter producere ikke-standard flangestørrelser?

Ja, velrenommerede producenter som Jiangyin Zhonghai Precision Machinery tilbyder skræddersyet tegningsbaseret fremstilling til ikke-standard flanger op til 4 meter i diameter.

Referencer

• ASME B16.5 - Rørflanger og flangefittings: NPS 1/2 Gennem NPS 24 Metrisk/Tommer Standard.
• ASTM International. "Standardspecifikation for smedede kulstofstålrørkomponenter (A105/A105M)."
• Petrowiki. "Rørledningsflanger og deres anvendelser."
